LED顯示屏發展到今天，各種基于顯示屏的顯示技術也孕育而生。用于不同的場合和產品，滿足各種顯示效果和需求。這樣就催生了各種LED顯示屏接口。其中AV復合視頻接口、S端子輸入接口、色差分量接口、色差分量接口、IEEE 1394等等信號接口，因技術的發展，已經逐漸退出市場，在這里不再過多介紹，重點介紹五個頂尖LED顯示屏接口。

　　一、VGA接口

　　VGA(Video Graphic Array)視頻圖形陣列是IBM于1987年提出的一個使用模擬信號的電腦顯示標準。這種接口是電腦顯示器上最主要的接口，從塊頭巨大的CRT顯示器時代開始，VGA接口就被使用，并且一直沿用至今，另外VGA接口還被稱為D-Sub接口。

　　1、VGA接口產生原因

　　CRT顯示器因為設計制造上的原因，只能接受模擬信號輸入，這就需要顯卡能輸出模擬信號。VGA接口就是顯卡上輸出模擬信號的接口。雖然液晶顯示器可以直接接收數字信號，但很多低端產品為了與VGA接口顯卡相匹配，因而采用VGA接口。

　　2、VGA接口特征

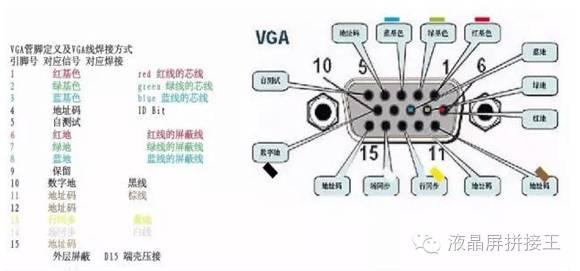

　　VGA接口是一種D型接口，上面共有15針孔，分成三排，每排五個。 其中，除了2根NC(Not Connect)信號、3根顯示數據總線和5個GND信號，比較重要的是3根RGB彩色分量信號和2根掃描同步信號HSYNC和VSYNC針。

　　VGA接口中彩色分量采用RS343電平標準。RS343電平標準的峰值電壓為1V。

　　大多數計算機與外部顯示設備之間都是通過模擬VGA接口連接，計算機內部以數字方式生成的顯示圖像信息，被顯卡中的數字/模擬轉換器轉變?yōu)镽、G、B三原色信號和行、場同步信號，信號通過電纜傳輸?shù)斤@示設備中。

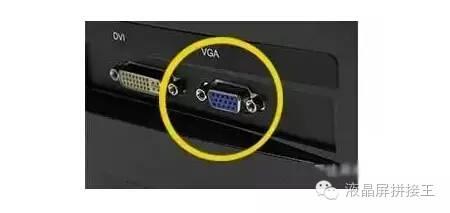

　　可以從接口處來判斷顯卡是獨顯還是集成顯卡，VGA接口豎置的說明是集成顯卡，VGA接口橫置說明是獨立顯卡。

　　二、DVI接口

　　DVI(Digital Visual Interface)接口，即數字視頻接口。DVI是基于TMDS(Transition Minimized Differential Signaling)，轉換最小差分信號技術來傳輸數字信號，TMDS運用先進的編碼算法把8bit數據(R、G、B中的每路基色信號)通過最小轉換編碼為10bit數據(包含行場同步信息、時鐘信息、數據DE、糾錯等)，經過DC平衡后，采用差分信號傳輸數據。

　　1、DVI接口分類

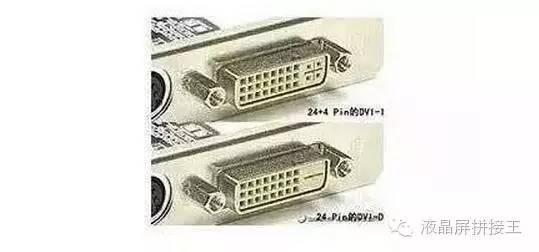

　　三大類包括：DVI-Analog(DVI-A)接口，DVI-Digital(DVI-D)接口，DVI-Integrated(DVI-I)接口。

　　五種規格包括DVI-A(12+5)、單連接DVI-D(18+1)、雙連接DVI-D(24+1)、單連接DVI-I(18+5)、雙連接DVI-I(24+5)。

　　DVI-D只有數字接口，DVI-I有數字和模擬接口，目前應用主要以DVI-I(24+5)為主。

　　2、DVI接口的優勢

　　速度快:DVI傳輸?shù)氖菙?shù)字信號，數字圖像信息不需經過任何轉換，就會直接被傳送到顯示設備上，因此減少了數字→模擬→數字繁瑣的轉換過程，大大節省了時間，因此它的速度更快，有效消除拖影現象，而且使用DVI進行數據傳輸，信號沒有衰減，色彩更純凈，更逼真。

　　畫面清晰:DVI接口無需進行數字→模擬→數字轉換，避免了信號的損失，使圖像的清晰度和細節表現力都得到了大大提高。

　　3、DVI接口存在的主要問題

　　* DVI接口考慮的對象是PC，對于平板電視的兼容能力一般。

　　* DVI接口對影像版權保護缺乏支持。

　　* DVI接口只支持8bit的RGB信號傳輸，不能讓廣色域的顯示終端發揮最佳性能。

　　* DVI接口出于兼容性考慮，預留了不少引腳以支持模擬設備，造成接口體積較大，效率很低。

　　* DVI接口只能傳輸圖像信號，對于數字音頻信號的支持完全沒有考慮。

　　三、HDMI接口

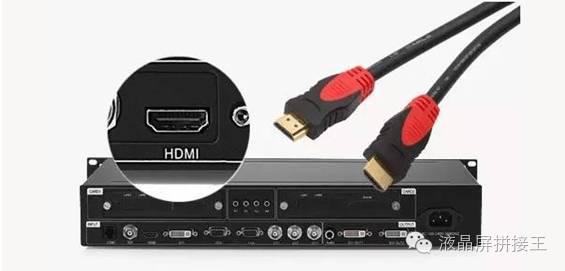

　　HDMI是新一代的多媒體接口標準，全稱是High-Definition Multimedia Interface，中文意思為高清晰多媒體接口。能夠滿足1080P的分辨率，支持?jǐn)?shù)字音頻格式，接口整體設計占用的空間很小，接口拔插容易松動，在LED全彩顯示屏應用中相對DVI和VGA少些。

　　它同DVI一樣是傳輸全數字信號的。不同的是HDMI接口不僅能傳輸高清數字視頻信號，還可以同時傳輸高質量的音頻信號，也就是說一根線實現視頻、音頻同步傳輸。可以說HDMI接口是對DVI接口的改進，它完全兼容DVI接口標準。

　　1、HDMI接口技術優勢

　　HDMI不僅可以滿足1080P的分辨率，還能支持DVD Audio等數字音頻格式，支持八聲道96kHz或立體聲192kHz數碼音頻傳送，可以傳送無壓縮的音頻信號及視頻信號。HDMI可用于機頂盒、DVD播放機、個人電腦、電視游樂器、數字音響與電視機。HDMI可以同時傳送音頻和影像信號。

　　HDMI支持EDID、DDC2B，因此具有HDMI的設備具有“即插即用”的特點，信號源和顯示設備之間會自動進行“協商”，自動選擇最合適的視頻/音頻格式。

　　與DVI相比HDMI接口的體積更小，HDMI/DVI的線纜長度最佳距離均不超過8米。只要一條HDMI纜線，就可以取代最多13條模擬傳輸線，能有效解決家庭娛樂系統背后連線雜亂糾結的問題。
